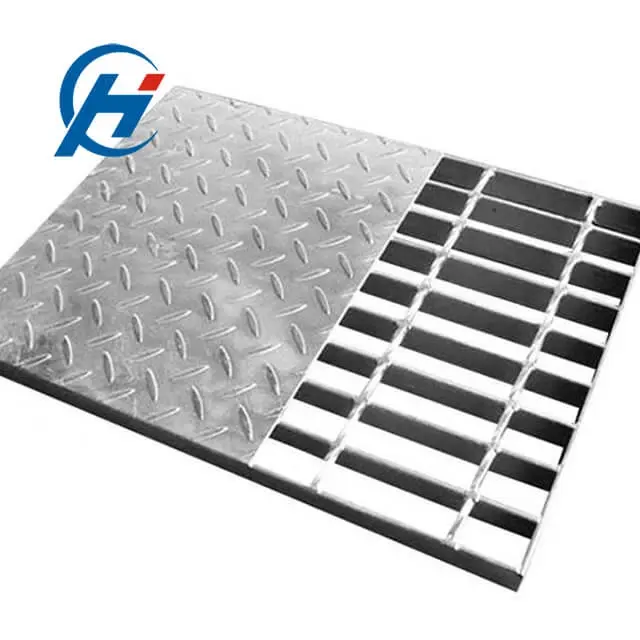

Griglia in acciaio su misura
Descrizione del prodotto
| Forme | Circolare, trapezoidale, a L, a U, triangolare, a forma libera |
|---|---|
| Dimensione massima pannello | 1500 x 6000 mm |
| Ritagli | Tubi, condotti, colonne, botole, qualsiasi forma |
| Bordatura del bordo | Piattina, angolare o lamiera, saldata su entrambi i lati |
| Passo barre portanti | 20 - 60 mm |
| Materiale | Q235B, SS304, SS316L, alluminio |
| Trattamento superficiale | Zincate a caldo dopo la fabbricazione |
| Tolleranza | Contorno pannello +/- 3 mm, posizione foro +/- 3 mm |
| Input disegno | DWG, DXF, PDF o schizzo quotato |
Panoramica
Molte aperture non sono rettangolari. La griglia irregolare viene tagliata e bordata per corrispondere a un disegno: cerchi, trapezi, forme a L, pannelli con attraversamenti di tubi, intagli agli angoli o una pianta che segue la struttura.
Lavoriamo dal vostro DWG, DXF o PDF, restituiamo un disegno di officina per l'approvazione, quindi tagliamo, bordiamo e zincamo la forma finita in modo che si inserisca direttamente nell'apertura.
Caratteristiche principali
- Tagliata a qualsiasi contorno secondo il vostro disegno CAD
- Attraversamenti di tubi, intagli e ritagli integrati
- Bordi bordati per rigidità e un aspetto pulito
- Approvazione del disegno di officina prima della produzione
- Pannelli singoli o pavimenti completi con pezzi numerati
- Zincata dopo il taglio in modo che tutti i bordi siano sigillati
Applicazioni
Le applicazioni tipiche per Griglia in acciaio su misura sono elencate di seguito - consulta la pagina dedicata all'applicazione per indicazioni progettuali e tabelle di carico:
- Piattaforme e passerelle
- Coperture e drenaggi per trincee
- Impianti di energia e centrali elettriche
- Trattamento delle acque
Domande frequenti
Quale formato di disegno vi serve?
DWG o DXF è il migliore perché possiamo tagliare direttamente dalla geometria. Funziona anche un PDF quotato o uno schizzo chiaro con tutte le dimensioni; lo ridisegniamo e lo reinviamo per la vostra approvazione.
Come viene bordato un pannello irregolare?
Il bordo tagliato viene chiuso con una piattina o un angolare saldato, molato a filo sulla superficie calpestabile. La bordatura ripristina la rigidità persa tagliando le barre e offre un bordo sicuro e rifinito.
Potete produrre la griglia secondo il mio disegno?
Sì. Inviateci un disegno PDF o DWG con dimensioni dei pannelli, passo barre, dimensione barre, intagli e trattamento superficiale. Il nostro team tecnico restituisce disegni costruttivi CAD per approvazione prima della produzione, normalmente entro 2 giorni lavorativi.
Qual è la quantità minima d'ordine e il tempo di consegna?
Non c'è un minimo rigoroso per i pannelli standard: un container da 20 piedi è la dimensione d'ordine più economica. I pannelli standard vengono spediti in 7-10 giorni; i pannelli tagliati su misura richiedono 12-18 giorni dopo l'approvazione del disegno.
